在现代热处理渗氮、氮碳共渗等精密化学热处理工艺中，零件的表面硬度、耐磨性、抗腐蚀性和疲劳强度能否达到设计要求，核心取决于炉内氮势的长期稳定与精准调控。作为实现这一目标的核心装备，氢探头精确控制氮势设备已经成为高端机械零部件制造的标配，广泛应用于汽车燃油喷射系统、风电齿轮、高精度机床主轴、工模具等关键部件的生产环节，彻底解决了传统气泡瓶法人工测氨分解率带来的误差大、响应滞后、渗层质量不稳定等行业痛点。
这套设备的核心逻辑建立在成熟的渗氮反应机理之上：氨气在高温炉内发生分解反应NH₃ → 3/2H₂ + [N]，在恒定温度下，炉气的氮势Kn由氨分压与氢分压的比值决定，国标GB/T 18177—2008明确给出氮势计算公式Kn = PNH₃ / PH₂^(3/2)，氢含量的微小变化都会直接反映氮势的波动。氢探头正是抓住了氢气热导率远高于炉内其他气体的物理特性，通过精准测量炉气中的氢浓度，间接换算出实时氮势，为整个闭环控制提供可靠的数据源。

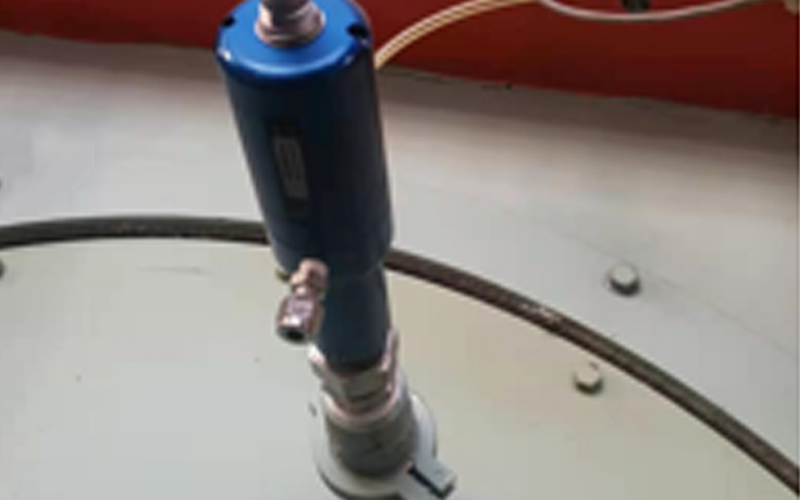

从硬件结构来看，一套完整的氢探头氮势控制系统由四大核心模块组成，各模块协同工作形成完整的控制闭环。第一部分是核心传感单元——氢探头，目前主流产品多采用MEMS热导传感器作为核心检测元件，不同品牌根据应用场景演化出两种成熟结构：一种是取样式设计，以德国MESA等品牌为代表，通过耐Inconel合金材质的取样管将炉内气体引导至探头末端恒温100℃左右的独立测量室中，核心传感元件始终工作在温和稳定的环境里，避免直接接触炉膛内的高温、腐蚀性气氛，大幅延长传感器寿命；另一种是炉外扩散式结构，通过KF16耐真空法兰与炉体引出管连接，炉内气体依靠扩散作用在6~20秒内进入测量腔，腔内两组分别置于待测气室和标准气室的热敏电阻构成平衡电桥，利用氢气远高于氮气、氨气、二氧化碳的热导率特性，将氢浓度变化转化为电桥的不平衡信号，输出与氢浓度线性相关的4~20mA标准电流信号。这类探头普遍带有防积碳自清洁功能，可定期自动高温烧除表面沉积的油污和碳化物，适配最高1650℃的极端高温炉体场景。
第二部分是氮势控制主机，通常搭载10英寸以上的嵌入式触摸屏，集成热导信号采集模块、PID运算控制器和工艺数据库。它接收氢探头传输的氢浓度信号后，结合内置的气体参数补偿模型，排除氮碳共渗工艺中CO₂、水汽等杂质气体的干扰，精准计算出当前炉内的实际氨分解率和实时氮势值，同时在人机界面上直观展示所有参数的实时曲线，方便工艺人员全程监控。为了避免出现“虚氮势”的误判，主流系统还会内置氨气最小流量保护逻辑，保证炉内维持最低换气率，确保计算出的氮势真实反映气氛中活性氮原子的实际浓度。
第三部分是智能流量控制单元，由带流量远传变送的质量流量控制器和高精度比例调节阀组成。它的特殊算法可以自动排除除氨之外其他背景气体的体积占比，仅统计由氨气分解生成的氢含量，进一步修正氮势计算结果。当控制主机检测到实际氮势与工艺设定值出现偏差时，会立刻通过PID算法输出调节指令，动态调整氨气、裂解氨、氮气的进气比例和流量，在几秒内将氮势拉回目标区间，实现无人工干预的全自动闭环控制。第四部分是过程安全保障单元，系统全程实时监测炉内氢浓度、炉压和气体泄漏状态，一旦出现氢气浓度超标、流量异常等紧急情况，会自动开启安全氮气阀门置换炉膛内的危险气体，在工件预热和冷却阶段自动切换为氮气保护气氛，彻底规避爆燃风险。
在实际工业应用中，这套设备展现出传统控制手段无法比拟的技术优势。传统气泡瓶法依靠人工将炉气通入水中，通过水面上升体积推算氨分解率，不仅操作繁琐、人工误差大，还完全无法适配软氮化等含多种干扰气体的工艺，更不可能实现实时动态调节，经常出现同批次零件渗层深度偏差超过0.2mm、白亮层厚度不均、局部脆性超标的问题。而氢探头氮势控制系统的氮势控制精度可以稳定达到≤±0.02%Np，氮势均匀度≤±0.05%Np，配合先进的ZeroFlow®零流量工艺，还能在扩散阶段完全停止供氨，将氨气消耗量和有害气体排放量降低数倍，既符合环保法规要求，又大幅降低了生产成本。
针对不同材料的差异化渗氮需求，这套设备可以灵活调用不同的控制策略：处理合金钢齿轮时，系统会根据不同温度下的氮势门槛值曲线，精准将氮势控制在临界值以下，抑制过厚化合物层的生成，避免渗层脆性超标；处理碳素钢工件时，系统会重点监控氨分解率的波动，保证渗层表面硬度均匀一致；针对不锈钢、钛合金等特殊材料，还可以搭配氧探头、激光氨气传感器组成多参数测控系统，结合后氧化处理工艺，进一步提升工件表面的耐蚀性能。目前这类设备已经在南京高精齿轮、德国Carl Gommann等多家国内外知名热处理企业的生产线上稳定运行，针对42CrMo、31CrMoV9、8407等多种齿轮钢、模具钢的工艺试验显示，渗层深度偏差可控制在0.03mm以内，表面硬度散差不超过50HV，完全满足高精度零部件的批量生产要求。
随着高端装备制造对零件表面性能要求的不断提升，氢探头精确控制氮势设备正在从单一的参数控制向全流程工艺专家系统演进，内置的海量工艺数据库可以根据工件材质、渗层深度要求自动生成最优氮势分段控制曲线，真正实现渗氮工艺的“一键启动”，为我国高端热处理行业的智能化升级提供核心支撑。 </doc_start>（AI生成）
